高压（HV）电缆是高压输电系统中不可或缺的关键组件，具有高度绝缘性和重型结构 9.1樱花ppt网站，它们广泛应用于仪器，点火系统以及多种环境中的交流电（AC）和直流电（DC）电力传输。

在电动汽车（EV）领域，高压电缆用于将电力从电池传输至电机 樱花ppt模板，逆变器和充电器，同时负责将信号传递至车辆监控和管理系统，电动汽车的电压可能高达1500V，因此需要更厚的绝缘层以及更重，更硬的电缆，然而，电缆的重量可能影响车辆的性能和续航里程，而其刚性则给车内布线带来了挑战，耐高温橡胶密封圈。

高压电缆的结构与组成

高压电缆的结构通常包括以下组件：

导体：一个或多个导体，通常采用铜（导电性能优异）或铝（轻量化且成本较低） 9.1版本ppt。

导体屏蔽层：用于均匀分布电场，防止局部放电 樱花模板下载，橡胶产品配方大全。

绝缘层：提供电气绝缘，防止电流泄漏 ppt资源网站。

绝缘屏蔽层：进一步均匀电场分布，橡胶耐磨产品 樱花设计素材。

金属屏蔽层：防止外部电磁干扰（EMI），密封橡胶硅胶材料类型 9.1樱花ppt网站。

保护套：提供机械保护和环境防护。

全额定绝缘系统由绝缘层，半绝缘层和金属屏蔽层组成，对于2kV及以上的高电压应用 樱花ppt模板，绝缘系统中需要额外的内层来控制导体周围和之间的电场，以防止电应力导致的故障，橡胶密封圈公司。

高压电缆的关键特性

Axon' Cable的研发技术员Eric Coulon指出：“高压电线或电缆的主要特性是其能够在约20,000小时的使用寿命内承受交流或直流电流中的高压应用，”他进一步强调，在确定满足高压客户要求的最小绝缘厚度时，温度是选择绝缘材料的关键因素，“温度是一个重要参数，因为不同热塑性材料的工作温度范围各不相同 9.1版本ppt，”新能源产业橡胶硅胶配件有哪些厂家。

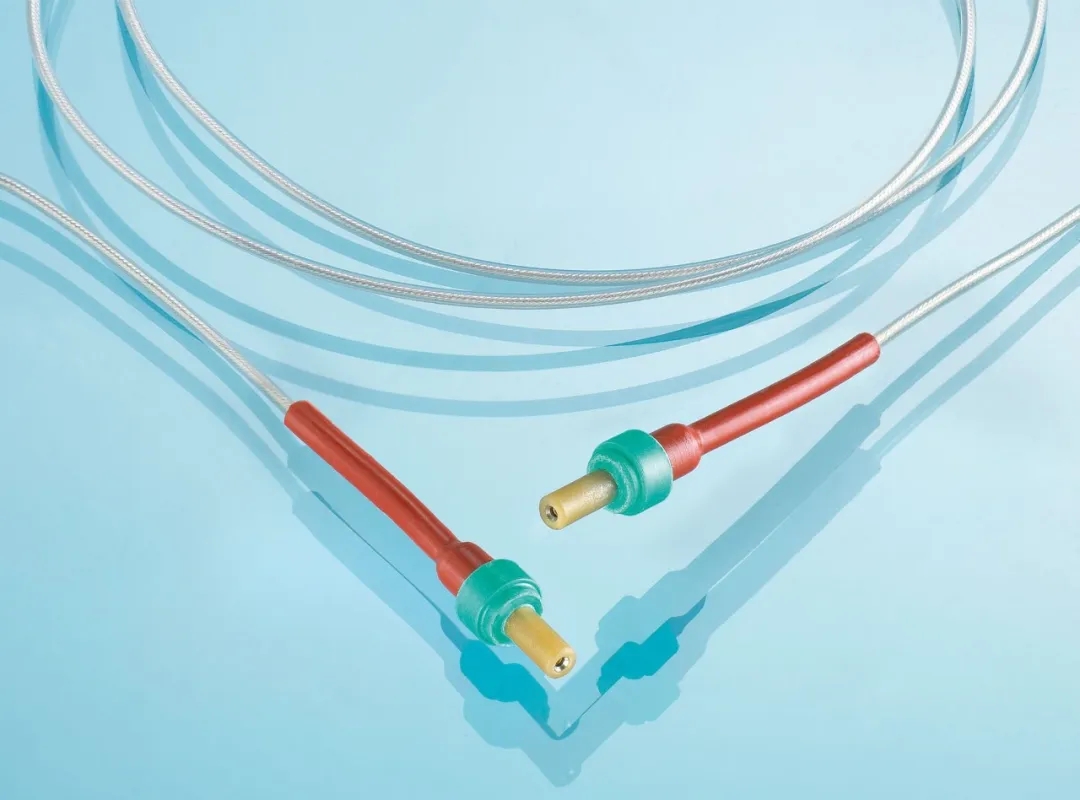

用于恶劣环境的 AXOVOLT 高压微型电缆和电缆组件 樱花模板下载，来自 Axon' Cable.

其他需要考虑的因素包括：

环境中的辐射水平

高压或低压应用

化学品暴露

静态或动态应用

电缆的绝缘材料必须能够抵抗高压应力，臭氧（由空气中放电产生）以及电痕（在绝缘材料表面形成导电路径），此外，电缆接头和端子的设计必须能够控制可能导致绝缘击穿的高压应力 ppt资源网站。

高压电缆的应用场景

高压电缆的长度可根据需求定制，从几英尺的短长度（用于设备或机械）到更长的长度（用于建筑物内布线，工业厂房埋设，配电甚至海底电力传输），汽车橡胶硅胶配件价格 樱花设计素材。

导电材料：

铜：柔性好，导电性能优异 9.1樱花ppt网站，连接器硅橡胶零配件定制厂家。

铝：重量轻 樱花ppt模板，成本低，但导电性能略逊于铜，新能源电池橡胶密封垫。

绝缘材料：

交联聚乙烯（XLPE）：耐环境条件 9.1版本ppt，高介电强度。

乙丙橡胶（EPR）：耐热性和柔韧性优异。

聚氯乙烯（PVC）：耐火性和柔韧性良好。

氟化热塑性塑料：耐高温（高达300°C），耐化学腐蚀，介电强度高 樱花设计素材，新能源电池橡胶橡胶密封。

聚酰亚胺热塑性塑料：抗辐射/抗紫外线，耐高温（高达230°C），介电强度高 9.1樱花ppt网站。

PEEK热塑性塑料：极高的耐辐射性，耐高温（高达200°C） 樱花ppt模板，介电强度高。

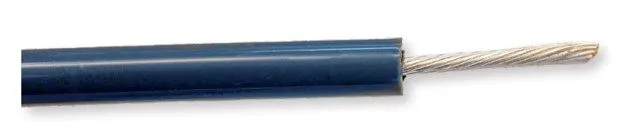

Teledyne 的 Quiet Line 产品是连续挤压的高压电缆，在中心导体上直接涂有高电感芯，这种高电感“损耗磁芯”可耗散高频信号，使其成为过滤掉不需要的射频和抑制外部 EMI 的绝佳选择 9.1版本ppt，穿过中心导体的高频信号与所使用的电缆长度成比例衰减。

护套材料：

聚乙烯（PE）或PVC：用于一般环境保护。

金属护套：用于水下或地下应用。

环境考虑因素

高压电缆必须能够承受多种环境条件 ppt资源网站，包括：.

高真空应用：低释气

高压和低压

高温和低温

辐射（总电离剂量高达70 MGy）

紫外线

原子氧（太空环境）

高机械阻力

化学品暴露

水/湿气暴露

长使用寿命（>25年）

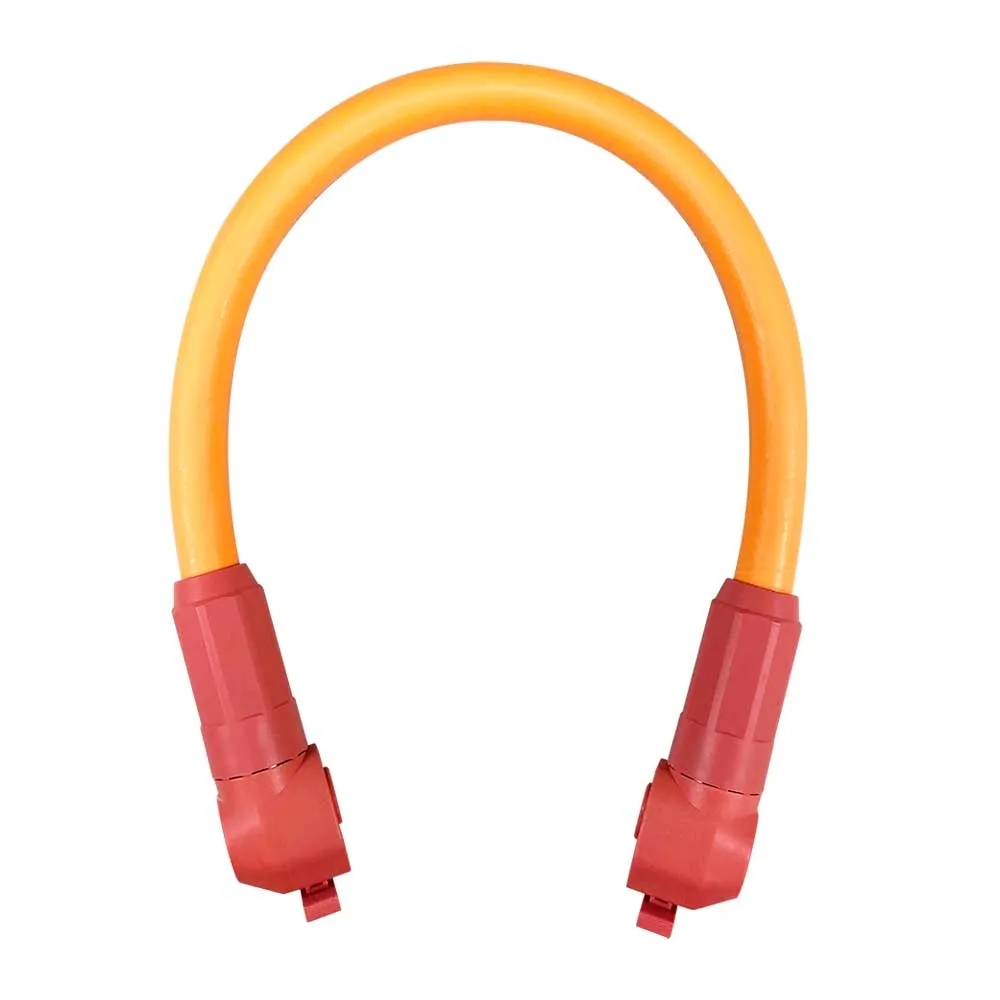

JPC Connectivity 的 PSL200 高压电缆用于 BMS 和储能应用中的电池组之间的连接。o型橡胶热圈

电气性能

高压定义：对于交流电（AC）系统，通常认为高压高于1000V；对于直流电（DC）系统，高压高于1500V。具体定义因应用而异，例如：

航空：540V-3000V

石油和天然气：1000V-8000V

研究：1000V-30,000V

规格：通常介于2 AWG和28 AWG之间。

额定电压：高压电缆的额定电压通常从1000V（1 kV）开始，最高可达35 kV或更高。

温度范围：许多高压电缆的工作温度范围为–40°C至90°C，但XLPE和EPR可适应更宽的范围（–75°C至+250°C），适合高热应力环境。

市场领域

军事与航空航天、工业、汽车、运输、医疗。

应用场景

海底作业、空间应用、核聚变与研究、航空、国防、石油和天然气勘探、医疗设备、研究和测试、电动汽车、发电厂、风能和太阳能农场、工业设备、公共交通和铁路、采矿。

通过合理选择材料和设计，高压电缆能够在极端环境下稳定运行，满足多种高要求的应用场景。连接器硅胶防水吗
